MONOKLIN: KELAS SFENOID

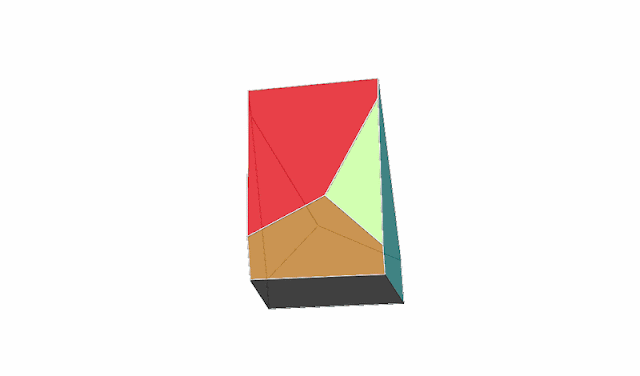

A.Bentuk

B.Sistem Kristal: Monoklin

C.Ordo: 1 1 1

1	2	3	4	5	6	m	i
✓	1						一

D.Simbol Internasional (SI): 2

Kelas Sfenoid memiliki sumbu lipat 2 sebanyak 1. Ada sumbu lipat 1. Tidak memiliki invers dan tidak memiliki mirror

Sumbu lipat 2 pada gambar diatas berposisi vertikal, diperlihatkan oleh kenampakan bidang yang sama setiap perputaran 180°.

E.Gambaran Proses Proyeksi Stereografi pada Bola

F.Proyeksi Stereografi

Gambaran proyeksi diatas dibuat dengan cara membuat lingkaran putus-putus, karena tidak memiliki mirror maka lingkaran dibiarkan putus-putus, selanjutnya gambarkan sumbu lipat 2 berupa elips pada pusat lingkaran, gambarkan titik lain pada sebarang titik (dalam hal ini saya memilih menggambarkannya diarah NE jika top blog adalah arah N), rotasikan titik sebesar 180° searah jarum jam maka titik tersebut akan berada disebrang titik awal (arah SW), rotasikan lagi titik sebesar 180° searah jarum jam maka titik akan kembali ke posisi semula. Karena sudah kembali ke posisi semula maka penggambaran proyeksi stereografi telah selesai.

G.Contoh Mineral

Halotrichite (Fe++Al₂(SO₄)₄.22(H₂O))

Fettelite (Ag₆As₂S₇][Ag₁₀HgAs₂S₈])
