MONOKLIN: KELAS PRISMA

August 20, 2020

A.Bentuk


©️webmineral

B.Sistem Kristal: Monoklin

C.Ordo: 1 1 1


1
2
3
4
5
6
m
i
✓
1




1
X

D.Simbol Internasional (SI): 2/m

Kelas Prisma memiliki sumbu lipat 2 sebanyak 1. Mirror yang berposisi tegak lurus dengan sumbu lipat 2 dan memiliki invers. Ada sumbu lipat 1.

Gambar diatas memperlihatkan kenampakan yang sama ketika benda dirotasikan 180° , dalam hal ini sumbu lipat 2 berposisi horizontal.

Gambar diatas terlihat mirror berposisi menembus bidang secara vertikal.

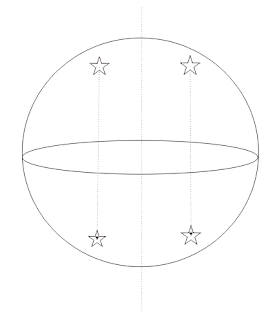

E.Gambaran Proses Proyeksi Stereografi pada Bola





F.Proyeksi Stereografi




Gambaran proyeksi diatas dibuat dengan cara membuat lingkaran putus-putus, adanya mirror yang berposisi tegak lurus dengan sumbu lipat 2 yang membagi hemisfer menjadi 2 (hemisfer bagian atas dan bawah) menyebabkan lingkaran putus-putus digaristegaskan. Sumbu lipat 2 digambarkan sebagai elips dipusat lingkaran (menembus bidang arahnya) yang digaris miring sebagai pertanda adanya invers.

Kemudian, gambarkan titik lain pada sebarang titik (dalam hal ini saya memilih menggambarkannya diarah NE jika top blog adalah arah N), rotasikan titik sebesar 180° searah jarum jam maka titik tersebut akan berada disebrang posisi awal titik (arah SW), rotasikan lagi sebesar 180° searah jarum jam maka titik tersebut akan kembali ke posisi semula.

Kemudian cerminkan dua titik yang telah tergambarkan pada proyeksi stereografi tersebut kedalam bidang sehingga tergambarkan 2 titik lainnya yang berposisi tepat dibawah 2 titik sebelumnya (digambarkan sebagai lingkaran kosong).

G.Contoh Mineral

Orthoclase (KAlSi3O8)



Augite ((Ca,Na)(Mg,Fe,Al,Ti) (Si,Al)2O6)


©️Lou Perloff / Photo Atlas of Minerals
